華能煙臺電廠碎煤機室粉塵綜合治理改造
改造項目名稱
華能煙臺電廠碎煤機室粉塵綜合治理改造
改造單位
湖北凱瑞知行智能裝備有限公司
改造項目介紹
華能煙臺熱電廠裝機容量2x300MW，輸煤系統帶寬為B＝1000mm，帶速為2．0m／s，額定輸送量為800t／h。輸煤系統現配置有傳統型落煤管及導料槽本身不具備抑塵功能，配套的布袋除塵器年久老化，效率下降，維護成本較高。輸煤系統轉運站碎煤機室粉塵濃度超出國家標準濃度要求。
本次改造項目范圍
碎煤機室緩沖滾筒以下和碎煤機以下開始至受料皮帶機導料槽為止的普通落煤管改為防堵抑塵曲線落煤管、普通導料槽改為沉降式抑塵導料槽。包括設計、制作、舊設備的拆除和新設備的安裝及調試。

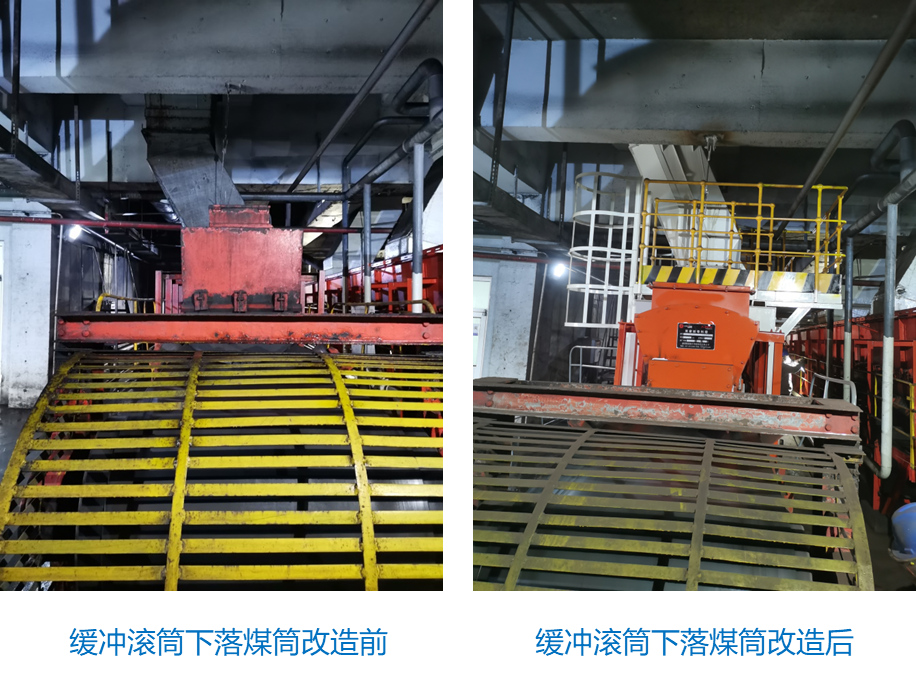

緩沖滾筒下落煤筒改造前后對比
改造前說明
1．緩沖滾筒下原有落煤筒如左上圖所示，物料已擊穿沖落煤筒多次打補丁焊接，內襯板破損嚴重漏煤，揚塵嚴重；
2．落煤筒沒有設計觀察門，清理積煤比較困難。
改造后說明
1．更換新落煤筒使用8﹢8耐磨復合板制作，耐磨性大大提高，增加落煤筒的使用壽命，新的落煤筒采用無襯板結構，后期免維護，使用壽命達到8年。
2．落煤管設計觀察門和檢修平臺，檢查內部磨損情況和和維修方便。
碎煤機下落煤筒改造前后對比
改造前說明
1．緩沖滾筒下原有落煤筒如左上圖所示，物料已擊穿沖落煤筒多次打補丁焊接，內襯板破損嚴重漏煤，揚塵嚴重；
2．落煤筒沒有設計觀察門，清理積煤比較困難。
改造后說明
1．更換新落煤筒使用8﹢8耐磨復合板制作，耐磨性大大提高，增加落煤筒的使用壽命，新的落煤筒采用無襯板結構，后期免維護，使用壽命達到8年。
2．落煤管設計觀察門和檢修平臺，檢查內部磨損情況和和維修方便。

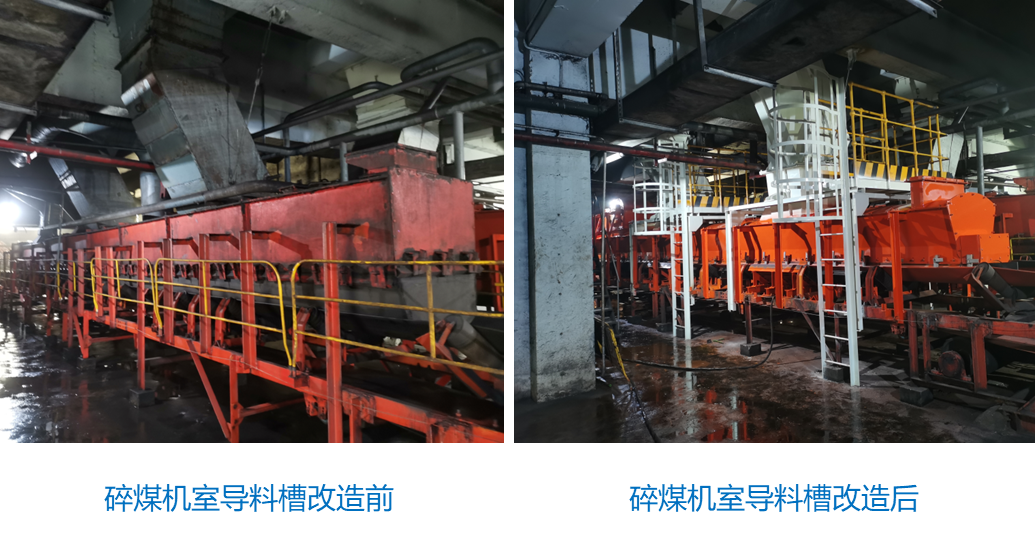

碎煤機室導料槽改造前后對比
改造前說明
傳統導料槽設計結構，密封不嚴，導料槽出口位置風速很大，像個鼓風機一樣，風速能到達10m／s以上，現場除塵器裝置基本不起作用，運行期間現場粉塵嚴重，粉塵濃度遠遠超過國家標準要求；
改造后說明
改造后采用雙密封擴容導料槽設計，尾部設計尾部密封箱，內置迷宮式無動力抑塵系統，雙側采用雙密封裙板設計，保證導料槽各處密封良好；曲線落煤管設計結構配合雙密封導料槽使粉塵降低達到國標要求。

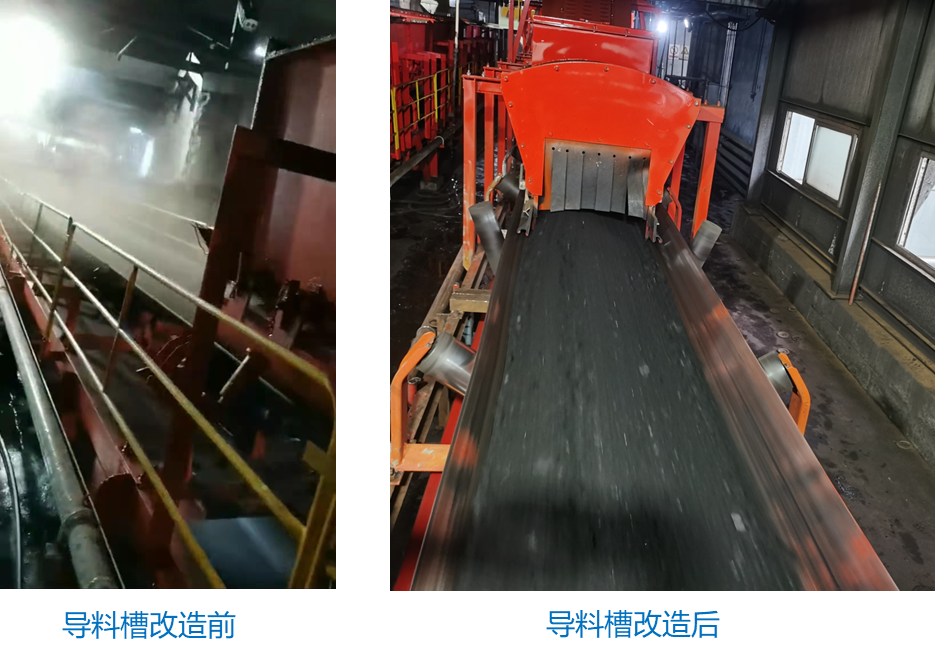

導料槽出口改造前后對比
改造前說明
傳統導料槽設計結構，密封不嚴，導料槽出口位置風速很大，現場除塵器不起作用，運行期間現場粉塵嚴重，粉塵濃度遠遠超過國家標準要求，如左上圖所示；
改造后說明
改造后采用雙密封擴容導料槽設計，尾部設計尾部密封箱，內置迷宮式無動力抑塵系統，雙側采用雙密封裙板設計，保證導料槽各處密封良好；曲線落煤管設計結構配合雙密封導料槽使粉塵降低達到國標要求，如右上圖所示現場改造后粉塵較小，料點居中，皮帶不跑偏，不撒料。

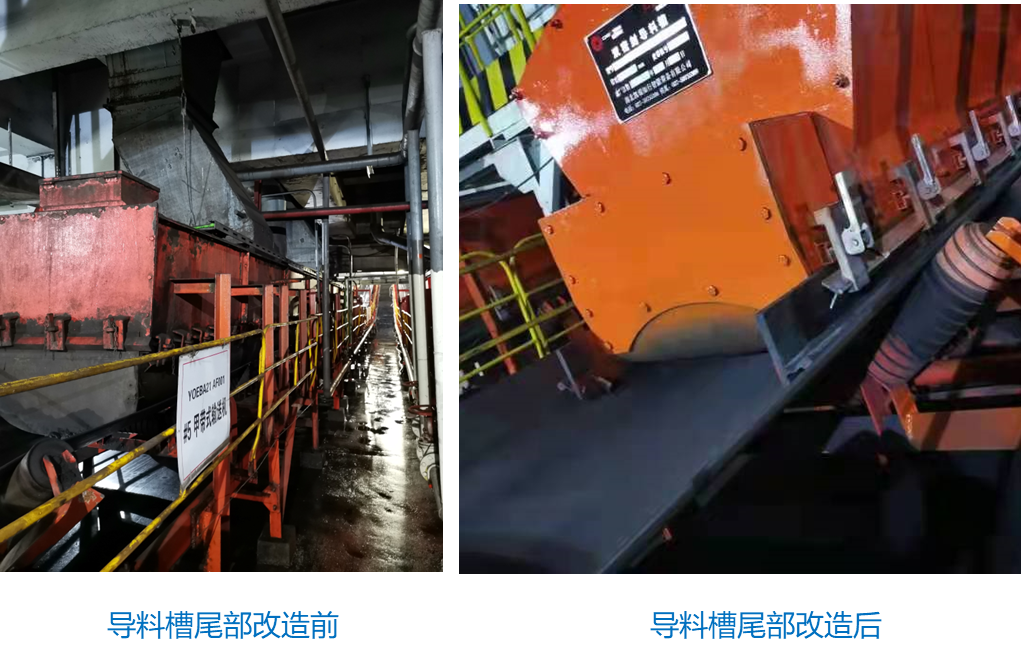

導料槽尾部改造前后對比
改造前說明
導料槽改造前尾部密封全靠一塊橡膠板進行密封，橡膠板和皮帶接觸面很窄，隨著磨穿時間長了后，皮帶和橡膠板之間有縫隙，落料過程中產生的誘導風就會從該縫隙泄露并往外噴粉；
改造后說明
改造后導料槽尾部設計尾部密封箱，內部三道抑塵擋簾，擋簾采用聚氨酯材質耐磨性能好，抑塵擋簾和皮帶采用面接觸，能保證落料產生的誘導風不會從尾部泄露造成揚塵，粉塵降低達到國標要求。
