華能德州電廠燃料一二期#1轉運站、煤倉間抑塵改造
改造項目名稱
華能德州電廠燃料一二期＃1轉運站、煤倉間抑塵改造
改造單位
湖北凱瑞知行智能裝備有限公司
改造項目介紹
一二期＃1轉運站、煤倉間落煤管、導料槽設備現采用傳統結構，采用傳統擋板三通結構，傳統的三通落煤管結構設計不合理，無法對煤流進行有效匯集聚中，煤流高速落下時沖擊到導料槽外側，出現料點不正情況，高速下落的煤流對導料槽以及膠帶進行沖擊產生大量粉塵，落煤管經過多年使用銹蝕磨損嚴重，經常出現漏粉現象，造成轉運站粉塵較大。
本次改造范圍
1．一二期＃2甲乙皮帶尾部落煤管拆除更換為曲線落煤管；
2．一二期＃2甲乙皮帶導料槽拆除更換為抑塵導料槽；
3．一二期＃9甲乙頭部至＃10甲乙皮帶尾部落煤管等拆除更換為曲線落煤管；
4．一二期＃10甲乙皮帶導料槽拆除更換為抑塵導料槽；

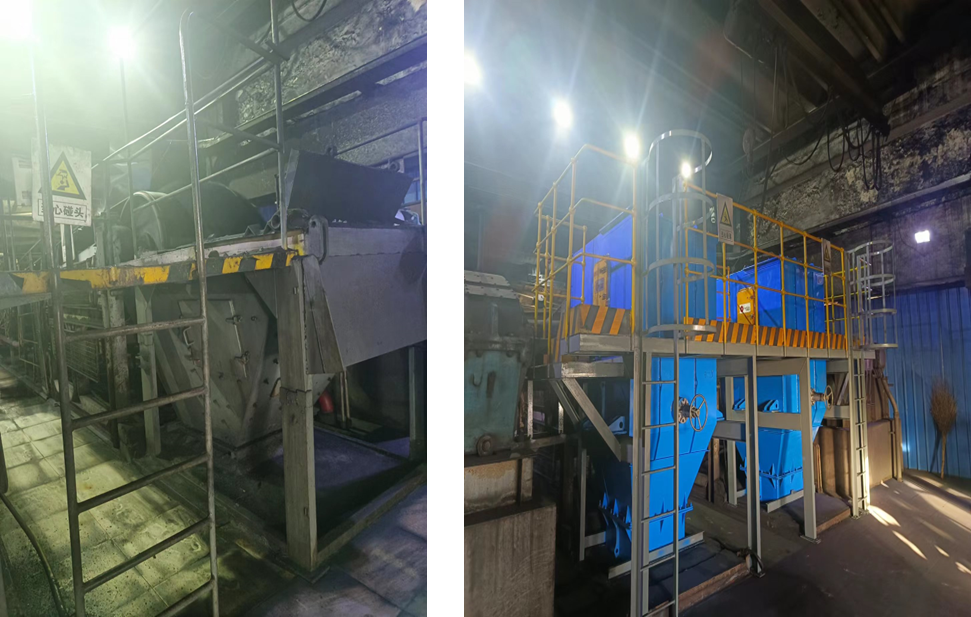

改造前說明
1．頭部沒有設計 導流裝置，物料直接沖擊頭部漏斗 造成破損嚴重漏煤，揚塵嚴重；
2．頭部漏斗敞口式，有 煤流從頭部漏斗 灑落到外面，且運行過程中有揚塵。
3．平臺簡陋，檢修不方便，人員在上面不安全；爬梯單調，沒有防護網，爬梯設置在中間，不方便人員行走 ；
改造后說明
1．在頭部漏斗里面增肌弧形導流擋板，減少物料沖擊產生的揚塵，保護漏斗，防止堵煤；
2．在頭部漏斗上方安裝護罩，防止兩側撒料，在兩側安裝干霧抑塵噴頭，抑塵揚塵。
3．改造后采用環繞式平臺，兩側有觀察門，方便檢查，檢修更安全。爬梯設置防護網，位置設置在兩個漏斗后面，中間人行道空出，方便行走。

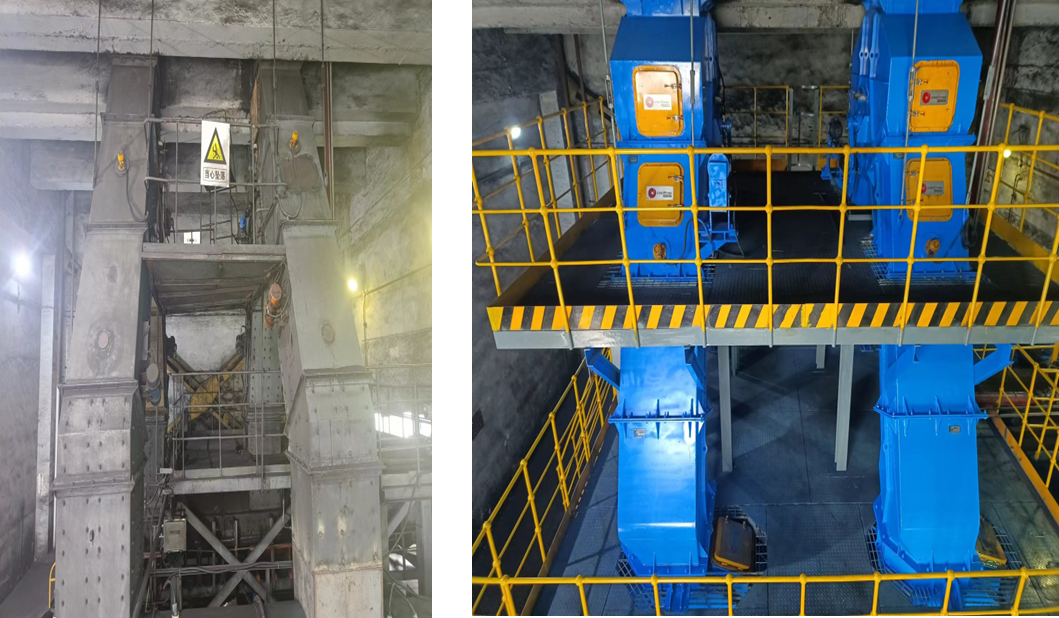

改造前說明
1．滾落煤管襯板磨損嚴重，襯板是普通耐磨材料，需要經常更換，襯板采用沉頭螺栓結構，存在脫落劃傷皮帶的風險；
2．落煤管結構和角度設計不合理，高落差下落產生揚塵大。
3．三通檢修平臺簡陋，，未設置觀察門，不方便維護。
改造后說明
1．改造后采用高鉻雙金屬耐磨復合鋼板為襯板，具有高耐磨性，且襯板采用焊接螺柱的固定方式，大大降低襯板脫落風險；
2．落煤管采用離散元DEM設計，優化管道角度防堵抑塵，在現場便于觀察部位設計觀察門。
3．三通檢修平臺采用環繞式結構，更有利于現場人員維護
改造前說明
1．導料槽很矮，高度不夠，導料槽為傳統導料槽，鋼蓋是平的，容易積料；
2．落煤管采用方形落煤管，沒有收口，直接沖擊皮帶；
3．現場揚塵很大。
改造后說明
1．導料槽容積是傳統導料槽1．2倍，加高擴容，導料槽為新型雙密封導料槽，弧形鋼蓋設計，方便沖洗；
2．落煤管采用新的流線型設計，落煤管收口設計保證物料對中不沖擊皮帶；
3．改造后現場揚塵很小，達到國標要求。

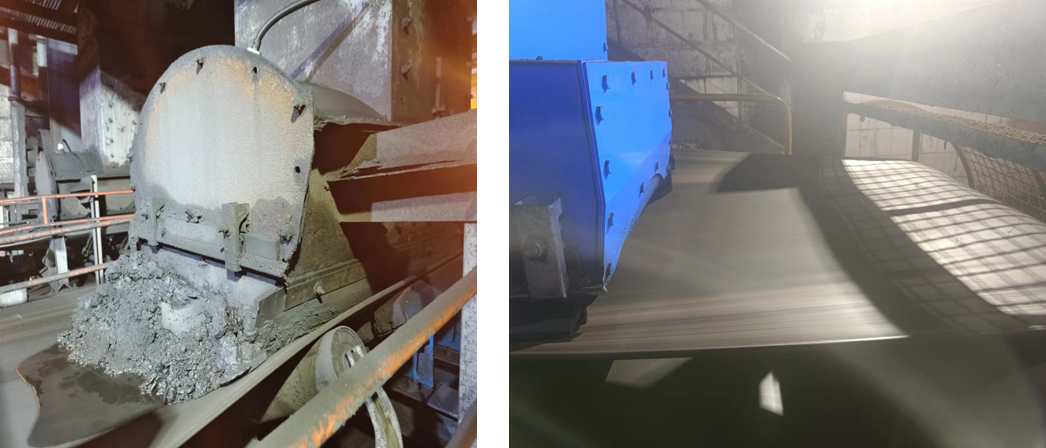

改造前說明
1．導料槽為傳統導料槽，尾部是平的，后方物料不容易通過，容易積料；
2．尾部漏粉嚴重，現場粉塵大。
改造后說明
1．導料槽容積是傳統導料槽1．2倍，加高擴容，導料槽為新型雙密封導料槽，弧形鋼蓋設計，方便沖洗，尾部增加尾部密封箱，更好的讓物料通過，減少后方積煤情況；
2．改造后現場揚塵很小，達到國標要求。

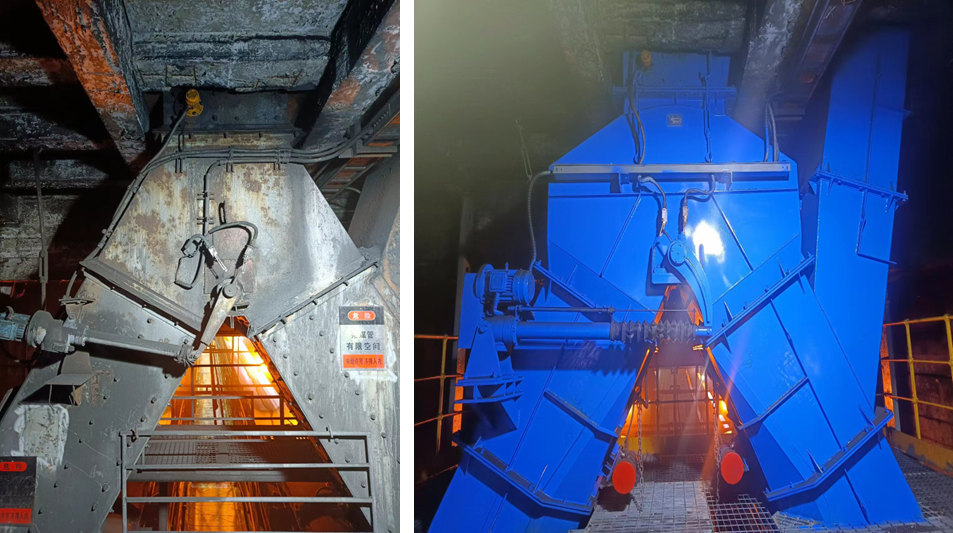

改造前說明
1．三通破損嚴重，經常漏煤，沒有使用耐磨材料；
2．三通擋板容易卡煤，擋板切換困難。
改造后說明
1．改造后采用陪高鉻雙金屬耐磨復合鋼板制作，落煤管一體成型，局部磨損嚴重部位采用耐磨格柵設計理念；
2．三通改造為防卡堵?lián)醢迦?，增大容積，雙側帶扇形護板，杜絕卡料；落煤管采用離散元DEM設計，保證物料合理的安息角設計防止堵煤，末端設計給料匙結構，讓物料對中減少?zèng)_擊。

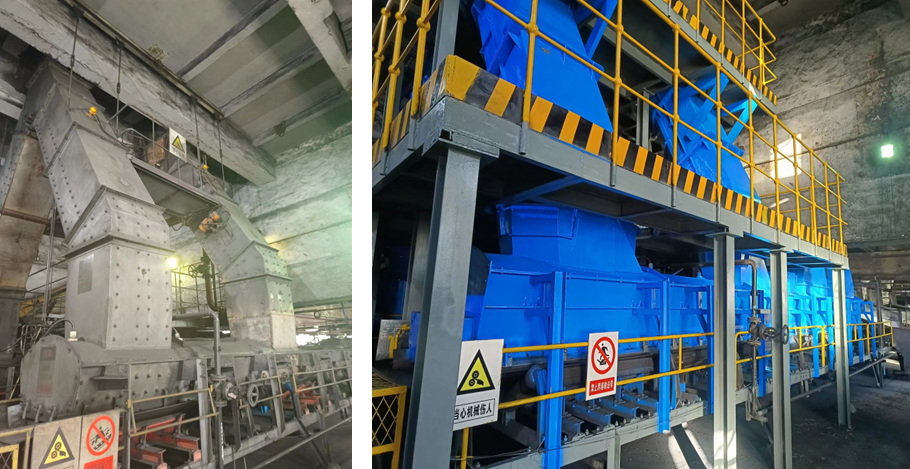

改造前說明
1．導料槽很矮，高度不夠，導料槽為傳統導料槽，鋼蓋是平的，容易積料；
2．設備破舊，導料槽內部降塵系統效果差，四周密封不嚴，現場漏粉嚴重。
改造后說明
1．導料槽容積是傳統導料槽1．2倍，加高擴容，導料槽為新型雙密封導料槽，弧形鋼蓋設計，方便沖洗；
2．新導料槽內置無動力抑塵系統，雙側采用聚氨酯襯板和雙密封防溢裙板，尾部布置尾部密封箱，整體密封效果好，揚塵小。
