廣東惠州荃灣港區煤炭碼頭一期工程
發布時間：2019-01-27編輯:
建設項目：
惠州荃灣煤炭碼頭輸煤轉運站防堵抑塵轉運站設備
供貨廠家：
湖北凱瑞知行科技有限公司
建設項目介紹：
本工程位于廣東省惠州市大亞灣西北部、惠州港荃灣港區海域、純洲島（目前為孤島）邊。一期工程擬建設2個7萬噸級煤炭卸船泊位及相應的配套設施，碼頭岸線長550m，陸域縱深1050m，水工結構按靠泊15萬噸級散貨船設計，達產設計年卸煤能力1500萬t。項目煤炭集運全部由散貨船從北方或海外海運至碼頭，卸船后經帶式輸送機系統儲存于碼頭后方煤堆場，再通過鐵路和公路轉運供給部分電廠用煤和社會用煤，并通過帶式輸送機系統直供附近用煤企業。
該項目分為I標段與II標段：
I 標段：由河南天隆輸送裝備有限公司負責安裝，我方供貨范圍有TH11、TH12、TH21、TH22、TH23、TH31共6座轉運站曲線落煤管和雙密封導料槽；BC11、BC12、BC21、BC22、BC31、BC32、BC41、BC42、BC51、BC52、BC61、BC62共12條輸送皮帶機上糾偏器158臺、下糾偏器116臺。
II 標段：由四川自貢運輸機械集團股份有限公司負責安裝，我方供貨范圍為TH32、TH33、TH41、TH42、TH43共5座轉運站曲線落煤管和雙密封導料槽；BC63、BC64、BC65、BC71、BC72、BC73、BC81、BC82共8條輸送皮帶機上糾偏器197臺、下糾偏器138臺。
項目現場：

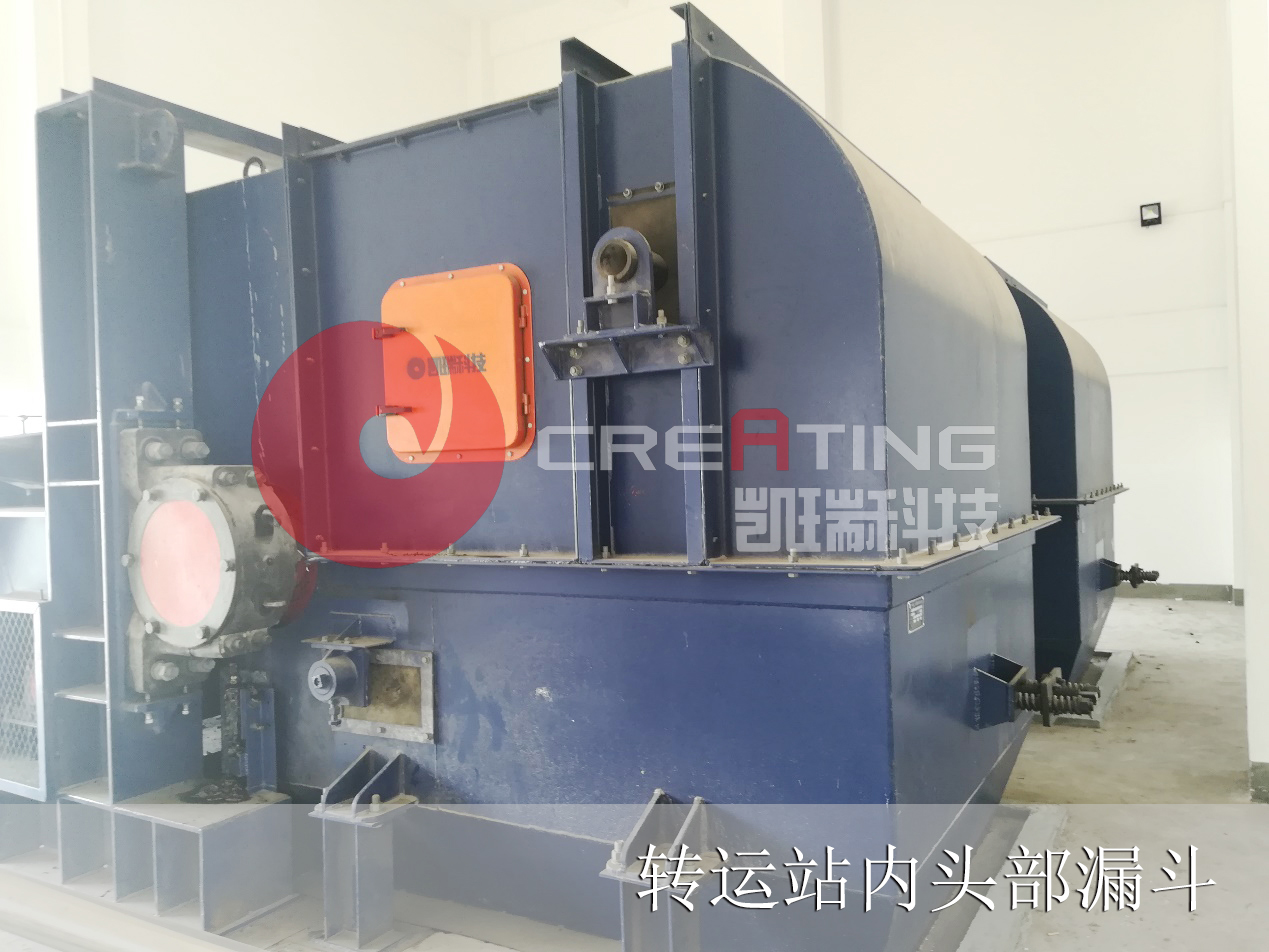

1. 轉運站內頭部漏斗
設計亮點：
◆ 護罩采用分體式結構，便于集流導流裝置的安裝和調試；
◆ 集流導流裝置可通過滑軌升降調整高度，再配合調節絲桿調節水平方向位置可將集流導流效果調整到最佳狀態，保證物料的匯集對中；
◆ 護罩觀察門內設有觀察格柵，在設備運行時阻擋物料飛濺，保證了維護人員的人身安全。

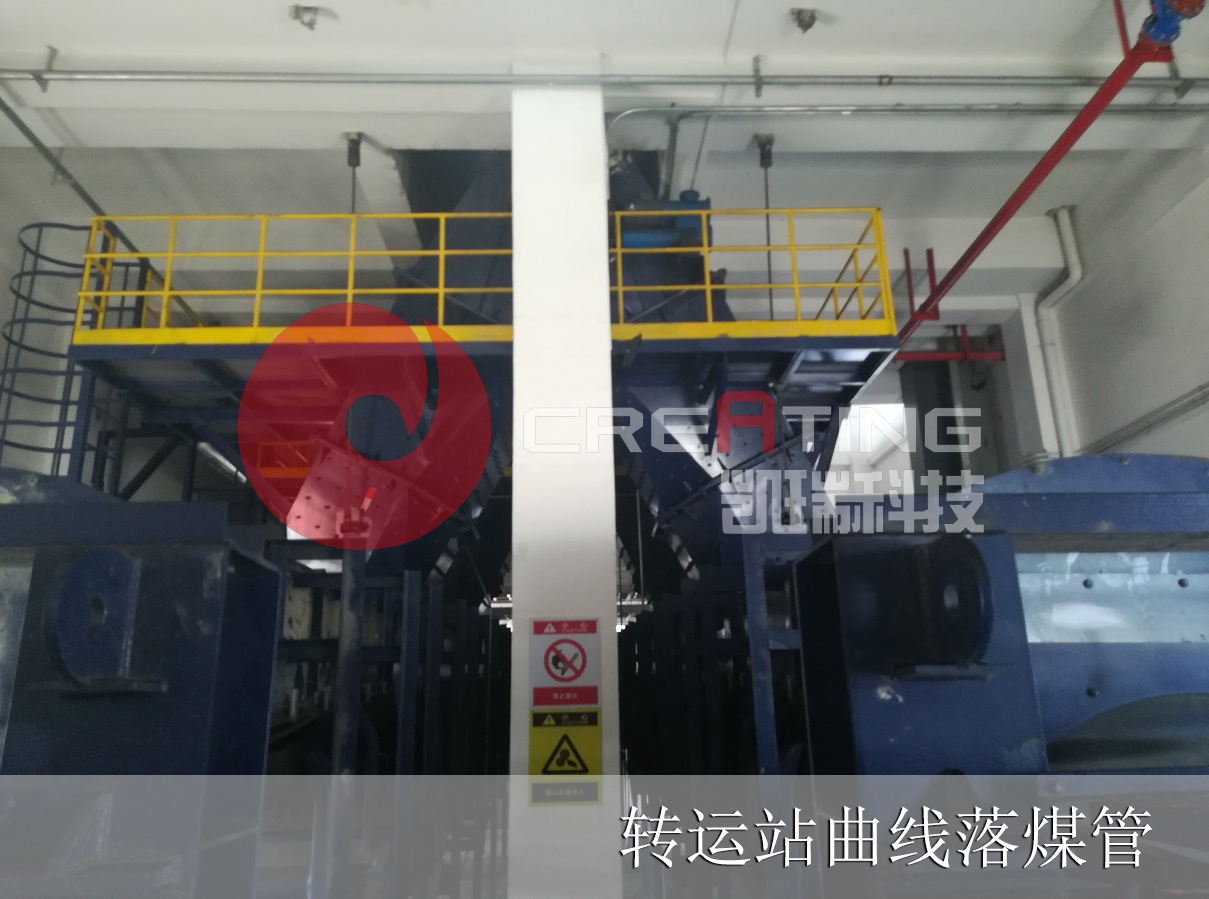

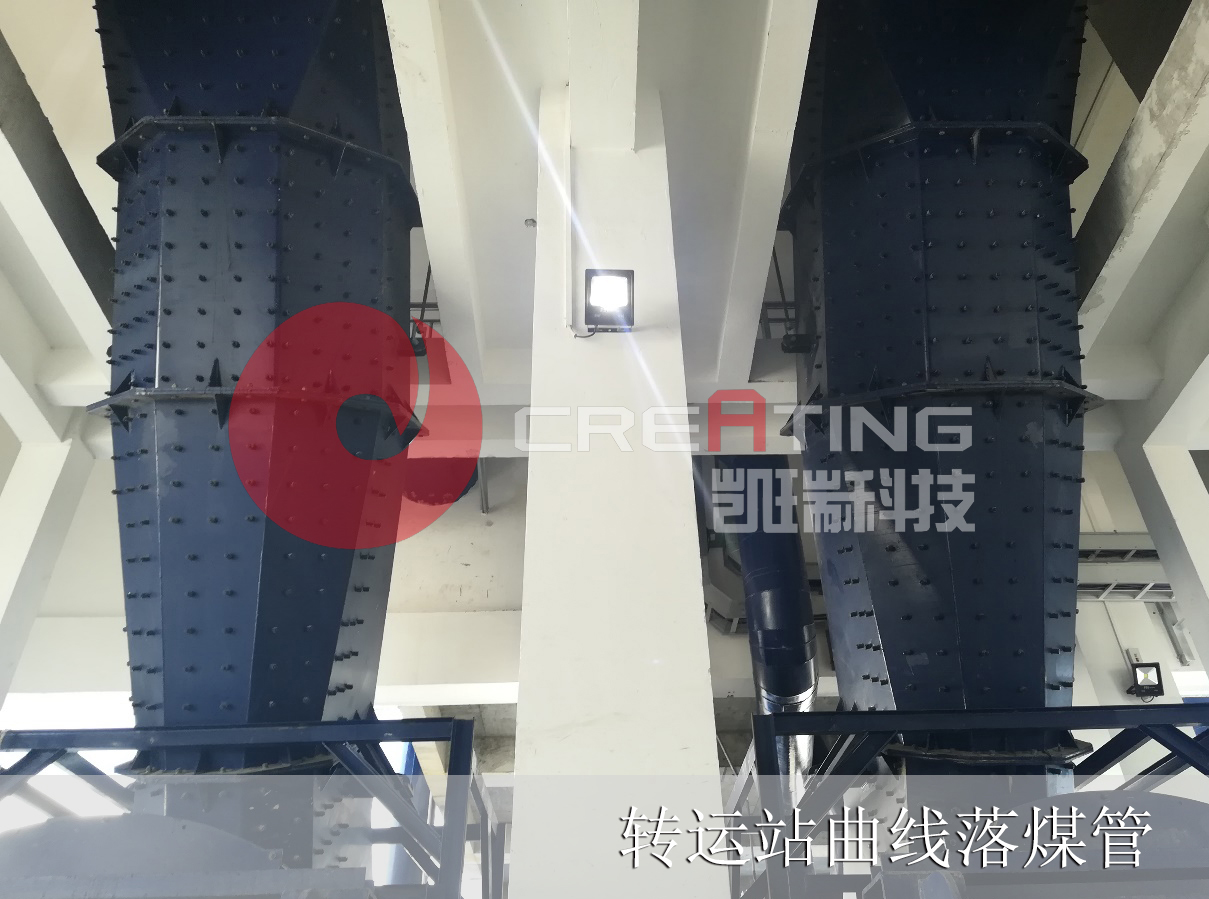

2. 轉運站曲線落煤管
設計亮點：
◆ 落煤管采用DEM仿真設計，避免轉運點出現灑料現象；
◆ 優化導料溜槽的曲線設計，減小物料對受料膠帶的沖擊以及物料自身的破碎；改進轉運點設計，使得物料對中卸載；
◆ 優化結構設計，減小誘導風量，從而減少物料轉載時引起的揚塵。落煤管耐磨板采用高鉻合金板制作，以襯板結構布置安裝在落煤管內物料通過面，并使用雙螺母進行固定，牢固耐用；
◆ 電動三通位置設計有專用檢修平臺，隨時對三通位置電動推桿控制柜、三通內工況環境進行檢查，排除安全隱患。

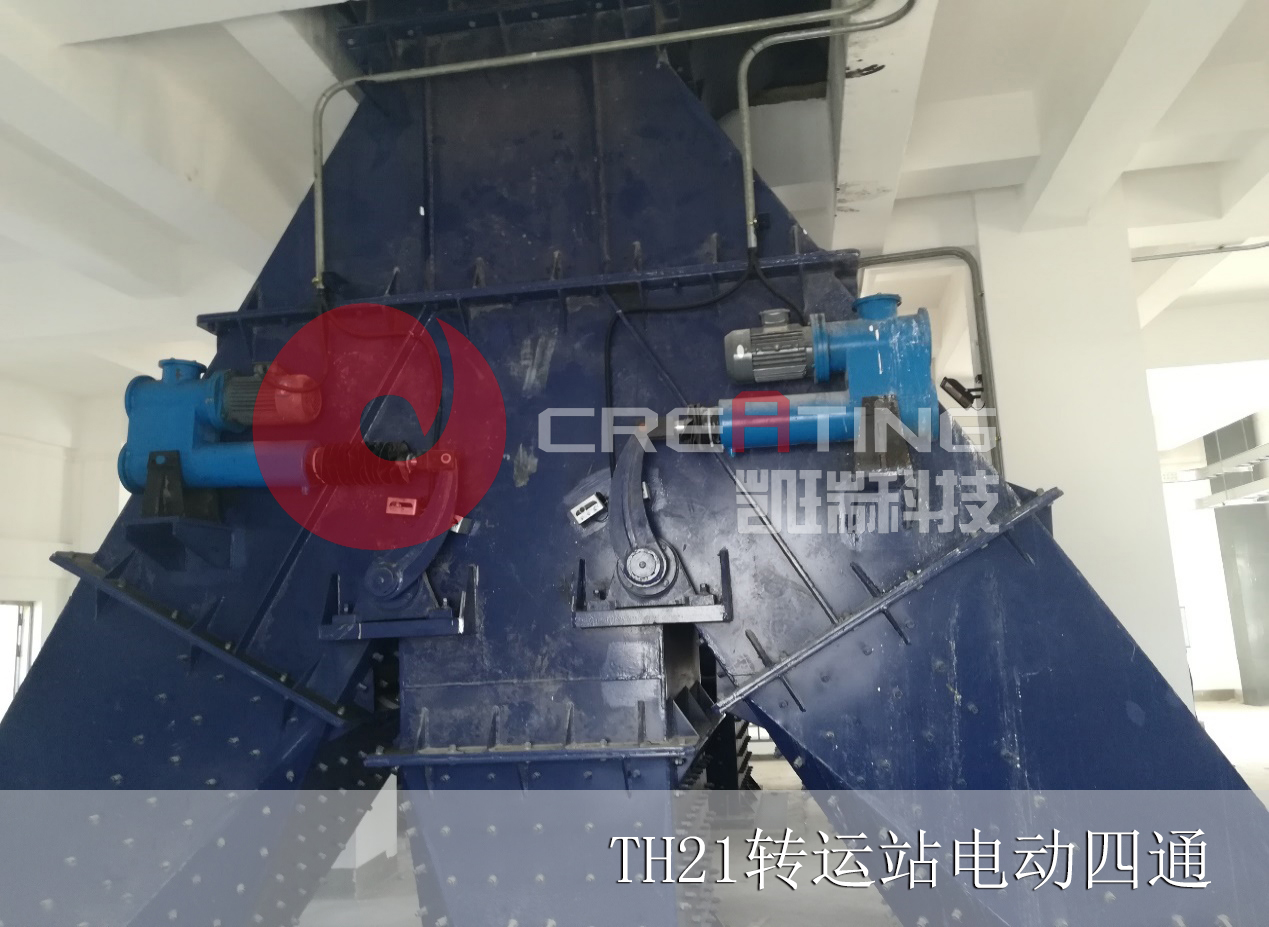

3. TH21轉運站電動四通
設計亮點：
◆ 電動四通采用PLC進行控制，有兩塊擋板，通過電動推桿調整擋板的工作位置，從而實現三個工位的切換。通過PLC的控制兩擋板完成切換，并且兩擋板配合啟停不發生碰撞，保證設備穩定安全性。

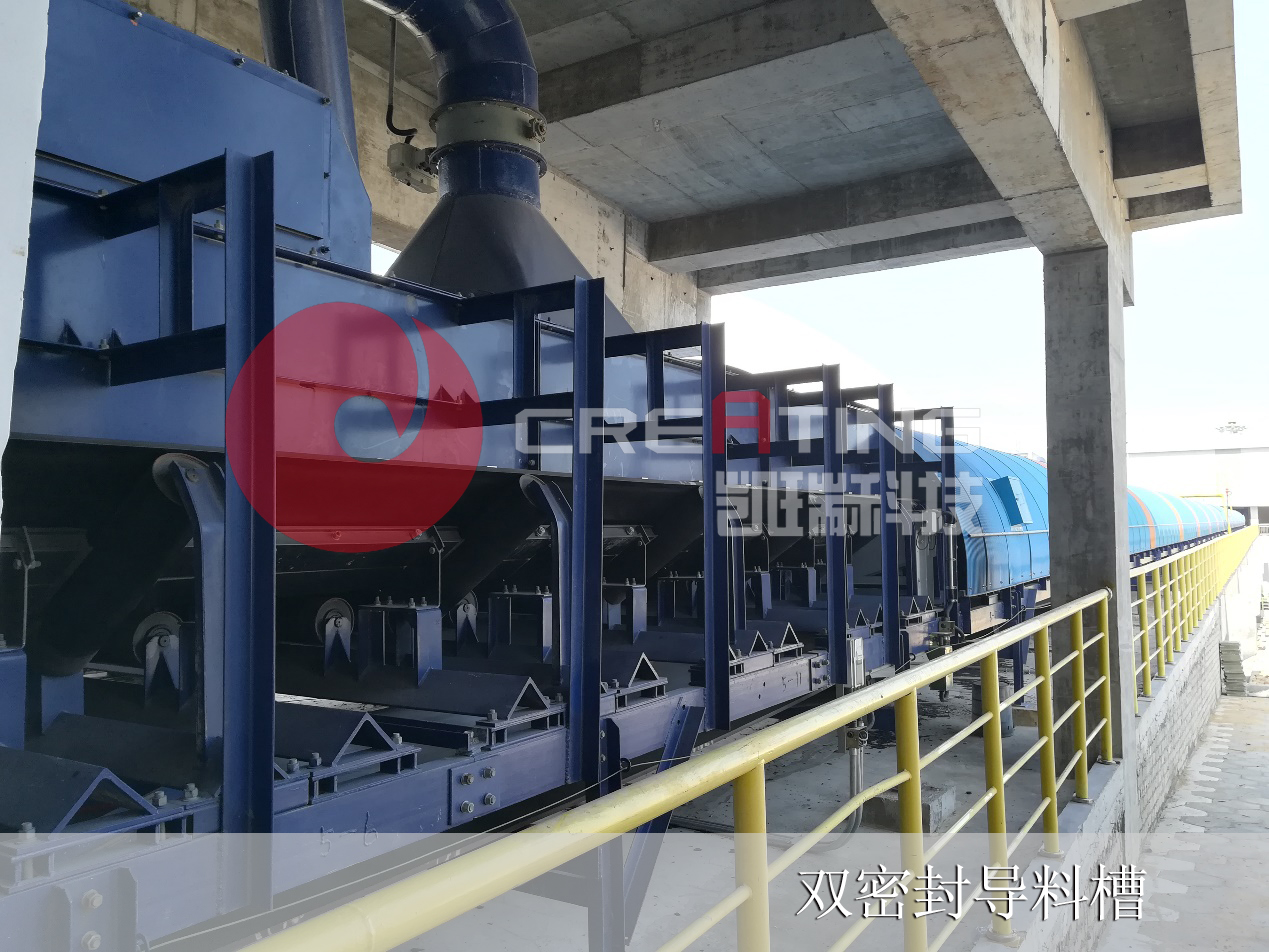

4. 雙密封導料槽
設計亮點：
◆ 雙密封導料槽無動力除塵導料槽采用雙層密封，側板內側密封為聚氨酯襯板作為第一層密封，阻擋、匯集大沖擊大顆粒物料；
◆ 側板外側使用Y型防溢裙板，主裙板與皮帶壓緊作為第一層密封，副群板貼合皮帶形成第二層密封；密封性佳，防塵效果更好。

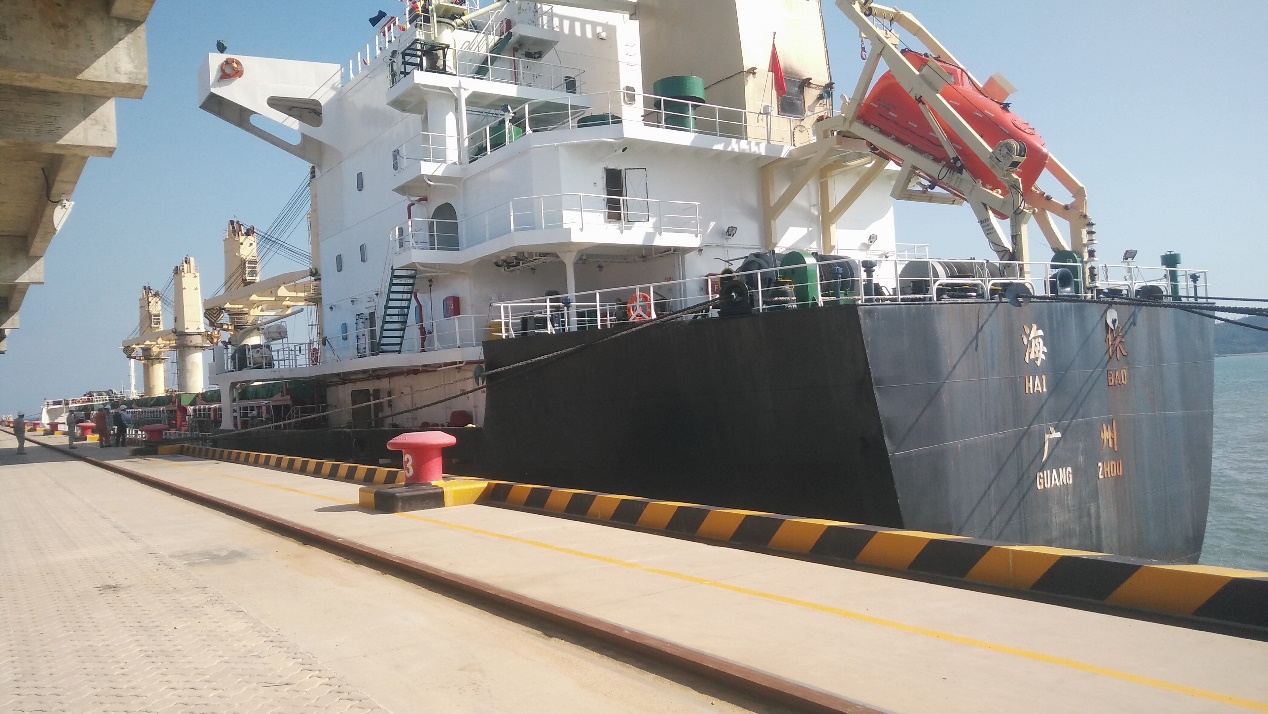

首船靠舶：
17年11月16日，惠州荃灣港煤炭碼頭首船靠舶。
煤炭碼頭所有單位緊密配合、協同工作，順利地完成了首船靠舶重載調試工作，廣東惠州荃灣港區煤炭碼頭正式投入運作。

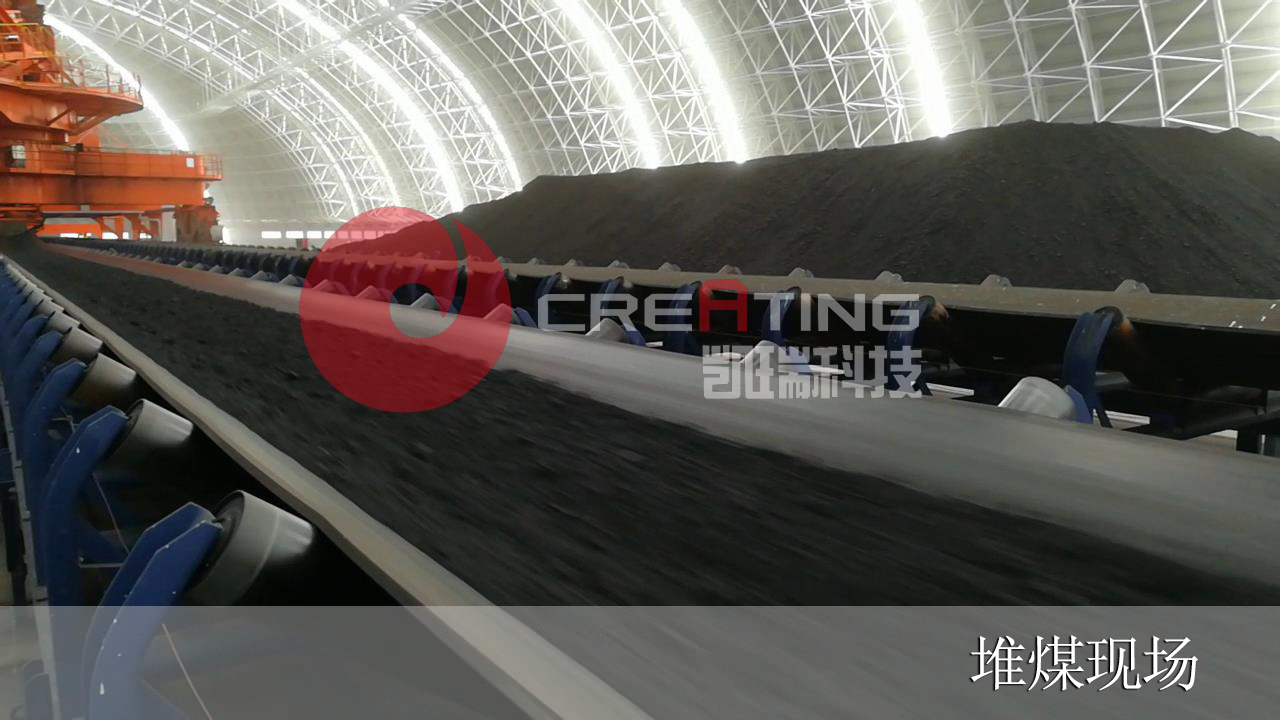

煤場段輸送機堆煤現場
