服務案例
寧波舟山港務有限公司三期裝船碼頭BC307導料槽及溜槽環保改造
改造項目名稱
寧波舟山港務有限公司三期裝船碼頭BC307導料槽及溜槽環保改造
改造單位
湖北凱瑞知行智能裝備有限公司
改造項目介紹
本項目工程范圍是對寧波舟山港務有限公司三期裝船碼頭BC307皮帶導料槽及溜槽進行改造。
1．原導料槽改造為全密封無動力導料槽
2． 溜管頭部加裝導流裝置
3．傳統落料管改造為防堵抑塵曲線落料管
全密封無動力導料槽需配合現場除塵器進行對接改造，項目包括的設計、選型、制造、設備供貨、舊設備的拆除、新設備安裝、調試、培訓、防腐以及腳手架搭拆等完成改造的全部工作。
改造前說明

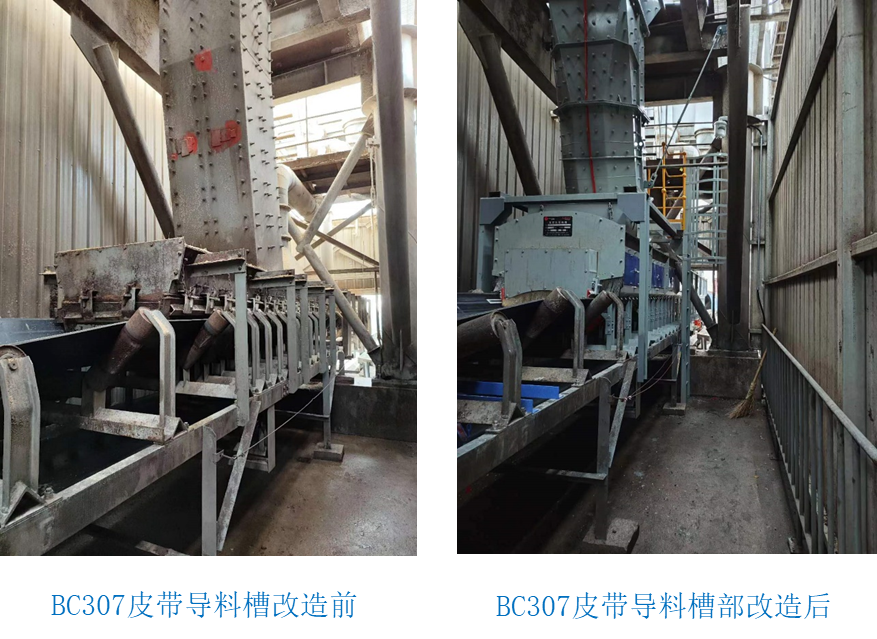

傳統雙密封導料槽設計結構，密封不嚴，導料槽出口位置風速很大，現場除塵器不起作用，運行期間現場粉塵嚴重，粉塵濃度遠遠超過國家標準要求。雙密封導料槽尾部密封箱老舊密封不嚴，橡膠板和皮帶接觸面很窄，隨著磨穿時間長了后，皮帶和橡膠板之間有縫隙，落料過程中產生的誘導風就會從該縫隙泄露并往外噴粉；
改造后說明
改造后采用全密封無動力導料槽設計，尾部設計尾部密封箱，內置迷宮式無動力抑塵系統。全密封導料槽特點如下：
- 全密封導料槽，頂部采用圓弧型結構，便于清掃頂部積塵，由于導料槽斷面加大擴容，降低了誘導風速，具有降塵功能。
- 全密封導料槽采用半托輥的結構，在輸送帶的工作面兩側，沿導料槽全長安裝有側板和托板組合而成，托板與輸送帶接觸，與半托輥形成槽形斷面，一起支撐皮帶，保證皮帶與防溢裙板緊密接觸，防止輸送過程中物料抖動，增加系統的平穩性。導料槽板同托板的固定方式采用螺栓和壓板壓緊的形式，拆卸方便，聯接牢固。
- 導料槽內部安裝無動力抑塵系統，其抑塵單元交錯分布，與阻風簾一起構成一個梯級降壓系統，保證其導料槽出口處無噴粉現象，出口風速低，粉塵濃度大幅降低。曲線落煤管設計結構配合雙密封導料槽使粉塵降低達到國標要求，如上圖所示現場改造后粉塵較小，料點居中，皮帶不跑偏，不撒料。
改造前說明

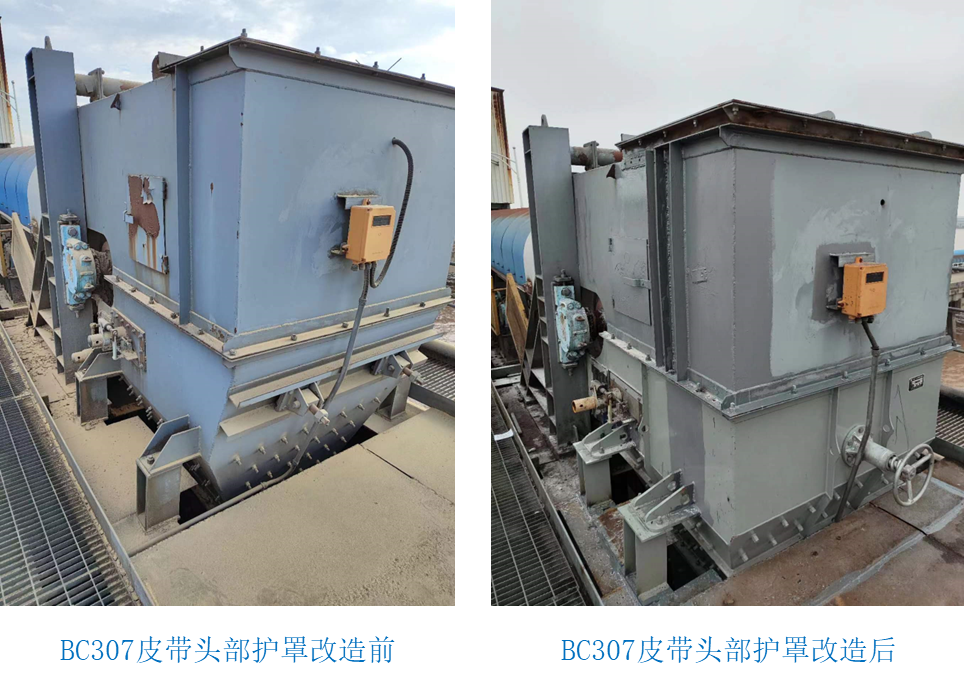

舊頭部護罩中的頭部導流裝置，安裝位置過低物料拋物線運動會使物料甩到頭部導流后方，造成物料堆積嚴重；
頭部護罩運行使用時間較久，結構鐵板老舊支撐力不夠。
改造后說明
在頭部護罩處加固焊接立柱，是頭部護罩有足夠的支撐力，頭部護罩里面增肌弧形導流擋板，減少物料沖擊產生的揚塵，保護漏斗，防止堵煤，背部的手動調節裝置還可以調整落煤點；
改造前說明

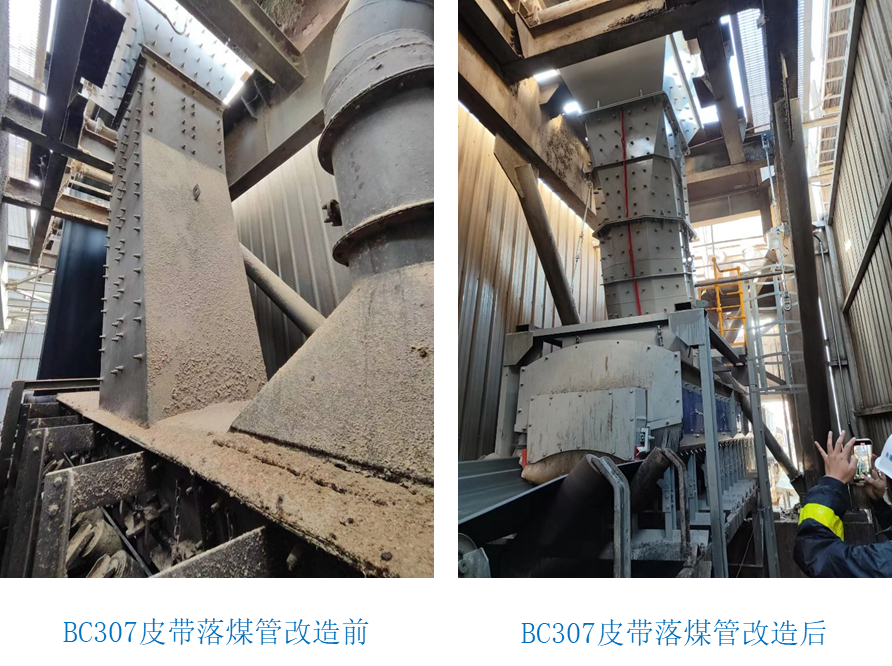

落煤管采用方形落煤管，近乎垂直落在皮帶機上，給料匙處沒有收口，物料直接沖擊皮帶。
現場落煤管落差較大，對皮帶進行沖擊從而使揚塵變大。
改造后說明
曲線落煤管采用新的流線型設計，落煤管收口設計保證物料對中不沖擊皮帶。設計給料匙結構，讓物料軟著陸，減少?zèng)_擊，降低粉塵濃度。加檢修平臺和爬梯等輔助設備，方便檢修維護。
