服務案例
華電萊州發電有限公司輸送機導料槽改造工程
改造項目名稱
華電萊州發電有限公司輸送機導料槽改造工程
改造單位
湖北凱瑞知行智能裝備有限公司
改造項目介紹
＃2甲乙、＃9甲皮帶導料槽設備經過多年使用出現磨損以及密封不嚴現象，同時導料槽不具備降塵功能，因此轉運站現場由于漏粉以及密封不嚴而導致粉塵過大，現場粉塵濃度超標。
現將＃2甲乙、＃9甲皮帶導料槽改造成全密封導料槽，導料槽高度不小于2000mm，DTII1400＼1600＊1000導料槽高度不小于1600mm，改造后導料槽采用Q235材質，側板厚度不低于8mm，頂板厚度不低于6mm，支撐采用8＃槽鋼制作。導料槽頂部采用弧形結構，確保不積煤粉。在導料槽側板內部加裝防磨襯板，襯板厚度不低于16mm，落煤管沖擊點前后采用高鉻稀土耐磨合金襯板，布氏硬度需大于等于550HB。其余部分采用聚乙烯托板材質，襯板與導料槽牢靠連接確保完全不會脫落，導料槽襯板連續使用壽命不少于3年，襯板長度必須與導料槽相同。襯板對皮帶的磨損應控制在可接受的范圍內，不能影響皮帶的安全運行，正常運行的磨損減薄每年應小于2mm

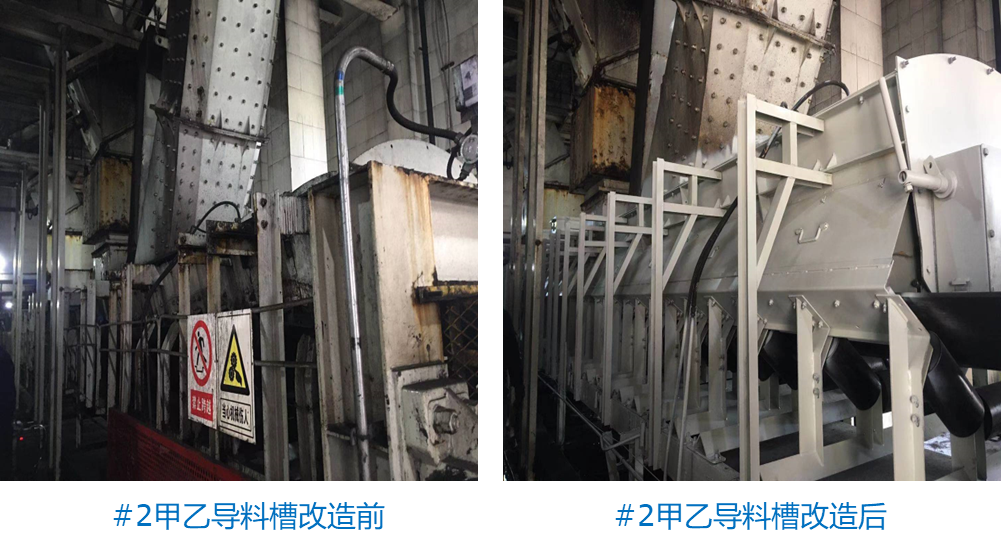

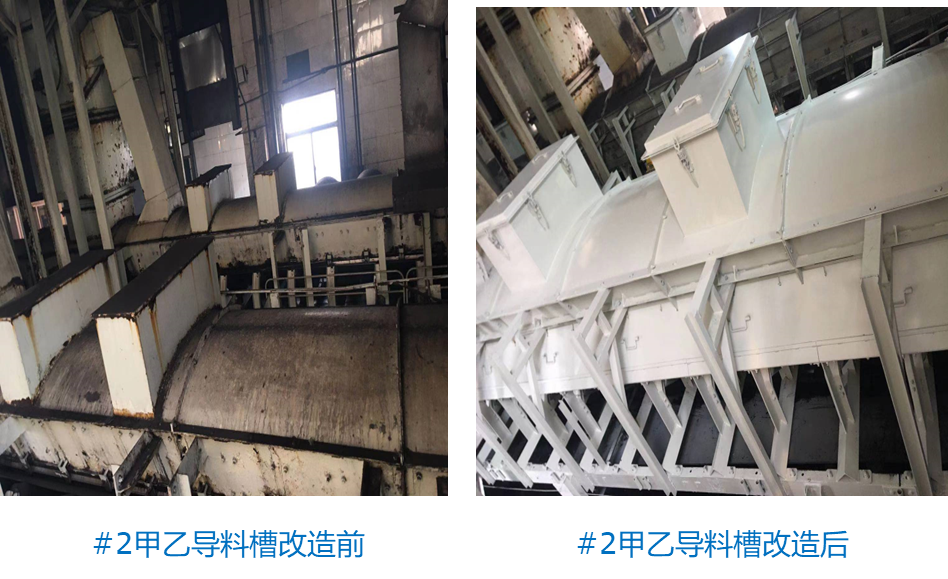

改造前后對比
改造前說明
1．導料槽銹蝕嚴重，各處密封不嚴，漏粉嚴重導致粉塵比較大；
2．使用傳統的阻尼單元箱，箱蓋扣件已損壞，不利于檢修，不能有效調節內部擋簾長度；
3．使用傳統的喇叭口導料槽，導料槽側面磨損嚴重，兩側密封不嚴，擋煤皮更換周期短，檢修維護量大。
改造后說明
1．采用全密封結構擴容導料槽，下部采用托板組結構可以更有效抑制粉塵，從外部看不到皮帶，美觀且安全。
2．緩沖泄壓箱內側配備三個可調節位置，阻尼擋簾磨損嚴重可通過調節降低粉塵濃度，扣件使用彈簧式，更方便后期檢修。
改造前后對比
改造前說明
緩沖滾筒下端落煤筒磨損嚴重，多處修補焊接；是傳統方形結構設計，存在死角容易掛料，運行噪聲大，對膠帶直接沖擊，各處密封不嚴漏煤漏粉，造成極大環境污染。
改造后說明
改造后落煤筒采用曲線落煤筒結構，多邊形結構避免掛料堵煤，內襯板采用耐磨復合襯板，大大提供設備使用壽命，曲線結構 降低物料運行速度

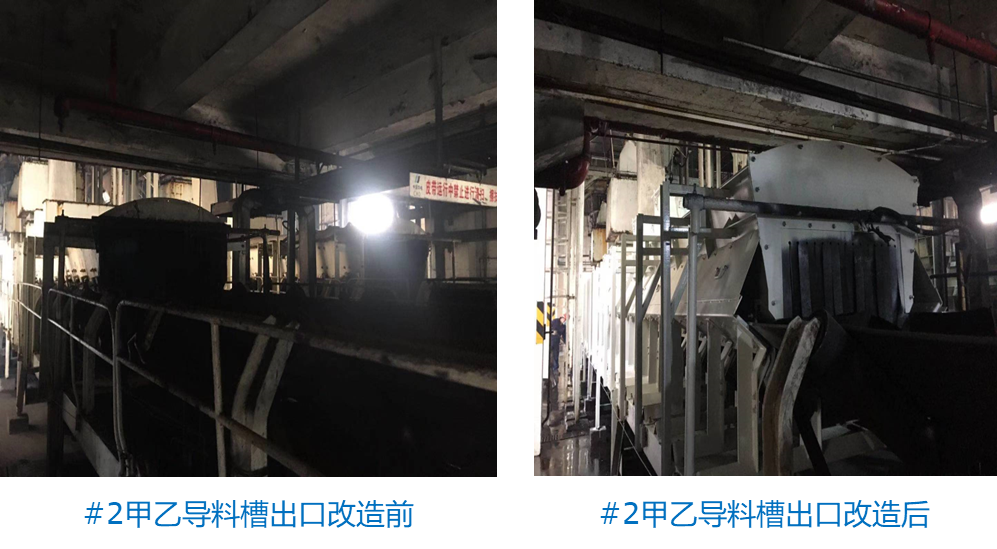

改造前后對比
改造前說明
1．導料槽出口擋塵簾磨損嚴重，已損壞，不能有效降低粉塵；
2．傳統導料槽容積偏小。
改造后說明
1．導料槽出口采用筏式出口阻風簾，經過全密封導料槽治理后，出口粉塵得到有效治理；
2．改造后的全封閉導料槽為擴容導料槽，有利于風壓緩沖，有利于抑塵效果。
