無動力除塵導料槽
發布時間：2019-02-14編輯:
在各種皮帶機輸送系統中，設置有落料點，極易產生大量沖擊粉塵。無動力除塵導料槽裝置，采用先進的無動力除塵理念，集自降塵、防灑煤、防皮帶跑偏功能于一身，專門針對輸送系統落料點設計，徹底擺脫作業空間粉塵污染問題。

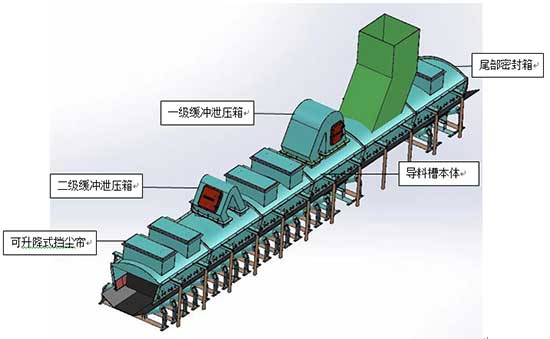

無動力降塵原理：首先做好導料槽的側面和尾部密封，讓誘導風在導料槽通道內沿皮帶運行方向，通過擴容、泄壓、循環、衰減的步驟實現無動力除塵。高速誘導風一部分透過阻風簾進入循環區，另一部分通過一級、二級緩存泄壓箱泄壓并改變風向，在裝置出風口與進入循環區的誘導風形成對沖，從而降低風速，同時這部分風可以促進循環區的粉塵局部循環起來，經過循環降塵區進行循環降速和粉塵沉降，讓粉塵逐級沉降到膠帶上隨物料運走。含塵誘導風在導料槽通道內經過布置成S形的可升降擋塵簾，延長誘導風的行走路徑，實現迷宮滯留粉塵降塵，最終達到導料槽出口風速低、粉塵小的目的。
 |
 |
|

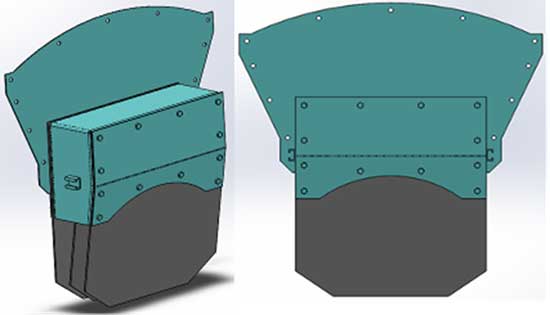

尾部密封箱多重密封
皮帶機尾部導料槽進口位置安裝3—DEM導料槽尾部密封裝置，多重密封結構可確保粉塵均無法從尾部噴出。
|

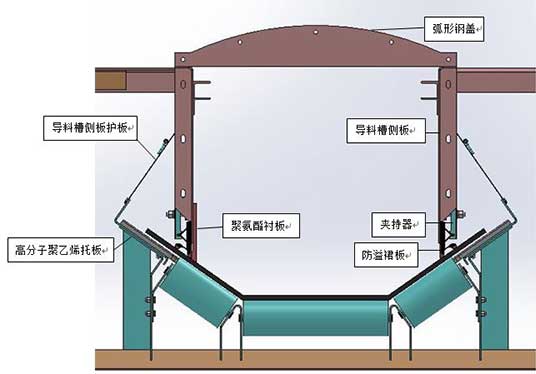

雙面矩形托板提高密封等級
導料槽下部采用雙面矩形托板結構，料點前后布置雙面矩形耐磨托板防止物料沖擊膠帶產生跳動，提高密封等級。矩形托板采用超高分子聚乙烯材料，可雙面使用，提高部件使用壽命。
|

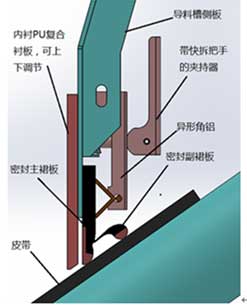

導料槽側板襯板+防溢裙板雙層密封
導料槽采用雙密封結構，并加大導料槽的容積有效降低導料槽內風壓。其結構如下：導料槽側板內側采用高分子聚氨酯耐磨襯板，襯板可上下調節，最低距離皮帶高度不大于5mm, 可起到一級密封；導料槽側板外側安裝超高分子聚氨酯防溢裙擺，可起到二級密封，防溢裙擺為雙層彈性密封，確保導料槽的完全密封。

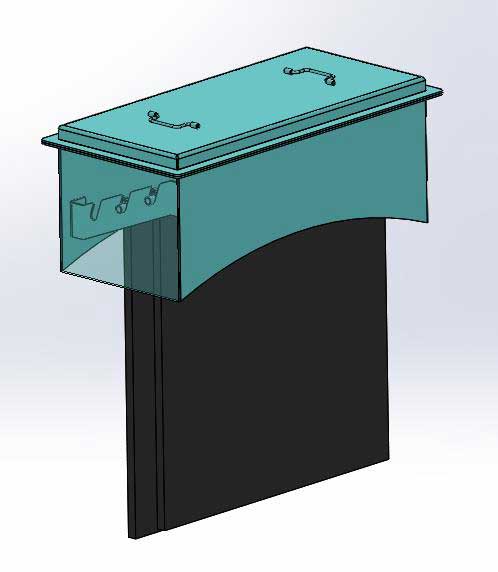

升降式擋塵簾
采用耐磨橡膠制作，膠條直接φ6mm，配套可調節結構，采用多層錯層排列，可以很好的防止導料槽內的粉塵外溢，通過現場實際運行情況調節，達到除塵目的。
 |
 |
|
結構一：全密封導料槽
|
結構二：雙密封導料槽
|
