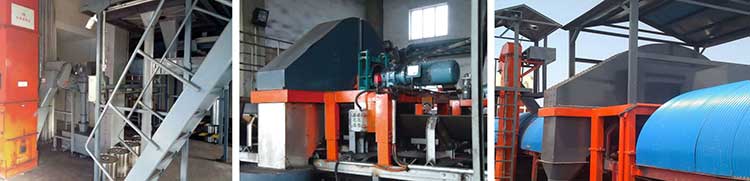

封閉式膠帶機中部采樣機
發布時間：2019-02-03編輯:
封閉式膠帶機中部采樣機廣泛用于電力、鋼鐵、焦化、 冶金、化工、建材等諸多行業，主要針對煤、礦產品、焦炭等通過皮帶輸送的物料進行采樣，可以根據客戶不同需要進行設計和配置。封閉式膠帶機中部采樣機由PLC直接控制，按設定的時間間隔對皮帶機中部的物料進行 全斷面截取，子樣經溜槽進入給料皮帶機，均勻持續的送入破碎機，破碎機按照規定的粒度對子樣進行破碎，縮分出定量的樣品被自動收集在收集器中，可送入化驗 室用做水分樣和分析樣，余料返回到當前運行的皮帶中。該系統集采制，集機械、液壓、電氣和微機控制為一體，其標準配置由采樣系統、制樣系統、樣品收集系統、棄料裝置和電氣控制系統五部分組成，整個采樣、制樣、留樣過程滿足國家相關的最新標準。
 |
|
◆ 設有自動、就地手動二種控制方式。使用自動控制方式時采樣機可自動完成采樣、輸送、破碎縮分、棄料返排皮帶的全部工作。與人工采樣相比，不需要停輸送帶，自動皮帶采樣機采樣具有安全、可靠、快捷、規范、采樣點隨機等多項優點。
◆ 采樣切割頭的兩側及后表面與輸送帶之間裝有特種橡膠刮掃器，這些刮掃器模擬皮帶的弧形，使運行皮帶和轉動的切割頭之間連續接觸，保證能夠?qū)⑵渲械哪┟喝珨嗝娌蓸印?/div>
◆ 采樣機本身裝有三組安全保護裝置，有效地防止采樣切割頭的誤動作及采樣頭在故障狀態下能自動復位，保證不傷害皮帶。
◆ 系統設有來料檢測，滿足輸送皮帶送料斷續和連續采樣。
◆ 采樣機控制系統是以PLC可編程邏輯控制器為核心構成的自動控制系統，系統設有手動、就地自動/遠程控制功能。
◆ 采樣周期可根據標準任意設定，并能滿足無人值守要求。
◆ 具體配置可根據客戶需求進行設計。
|
|
名稱
|
參數
|
|
|---|---|---|
|
采樣頭形式
|
中部
|
端部
|
|
適應環境溫度
|
-40℃～40℃
|
-40℃～40℃
|
|
水分適應性
|
≤20%
|
≤20%
|
|
每次采樣量
|
50L
|
50L
|
|
采樣時間周期
|
≤120s/次
|
≤120s/次
|
|
適應采樣粒度
|
≤300mm
|
≤150mm
|
|
適應皮帶寬度
|
650mm-2000mm
|
650mm-1400mm
|
|
破碎粒度
|
6mm 或 13mm
|
6mm 或 13mm
|
|
破碎能力
|
5-7t/h
|
5-7t/h
|
|
縮分比例
|
1/2-1/32
|
1/2-1/32
|
|
集樣器工位
|
輥道式連續工位機
|
輥道式連續工位機
|
|
封裝形式
|
桶裝
|
桶裝
|
