筒倉惰化保護系統
發布時間：2019-02-02編輯:
煤有氧化放熱自燃傾向，加上筒倉“風筒效應”，容易自燃；在有限的密封空間內，容易發生爆炸，導致重大安全事故。在事故發生后，現有的解決措施是向筒倉中充入N2等惰性氣體實施惰化保護，但這種方法只適用于小于2000立方米的小型筒倉，對于幾萬立方米的大型儲煤筒倉效果很差。因此，美國NFPA68/69防爆標準中明確指出，大型煤倉滅火極其困難，在產品設計上，應該首要考慮控制預防，而不是消防滅火。公司基于多年對煤以及煤制粉系統的防爆研究，開發出一種多層次全方位抑爆、控爆的新技術——筒倉安全保護系統，全面解決了筒倉儲煤的各種問題。
◆ 可根據不同工況靈活配置，測值精確，適用范圍廣。
◆ 惰化保護系統與監測系統配合，可實現對煤層多層次、全方位防爆、抑爆。
◆ 采用氮?dú)膺M(jìn)行惰化與其他滅火或惰化方法(注漿與注砂、調節風壓、凝膠等)相比，結構簡單，操作簡捷，維護簡易，可實現
◆ 無人值守。氮?dú)鈦碓磸V、更經濟，價格比二氧化碳低50-100倍，比水蒸汽低5-10倍，且具有流動性好、覆蓋廣、降溫、安全、無污染、不腐蝕等優點。
◆ 自動泄爆裝置結構簡單，安裝維護方便，可實現無動力啟閉，避免系統二次爆燃和連續爆炸。
◆ 優化的控制系統網絡架構，確保數據傳輸準確、穩定。
◆ 上位機內可保存歷史記錄、方便故障原因查詢。
系統組成：
控制系統、安全監測系統、惰化保護系統、自動泄爆裝置。
工作原理：
控制系統接收安全監測系統監測信號，進行分析處理，控制惰化保護系統，使保護措施逐步升級。通過對筒倉進行全方位、多方面、深層次的監測，安全監測系統做出第一級反應，及時發布預警命令。根據預警命令，惰化保護系統自動開啟第二級鎖氣、第三級充氣、第四級換氣工藝。在四級保護開啟后，如果出現異常工況，自動泄爆裝置自動開啟，對筒倉進行第五級保護。整個保護系統可以做到多級多點及時防護，確保筒倉及周邊設備安全運行。
 |
 |

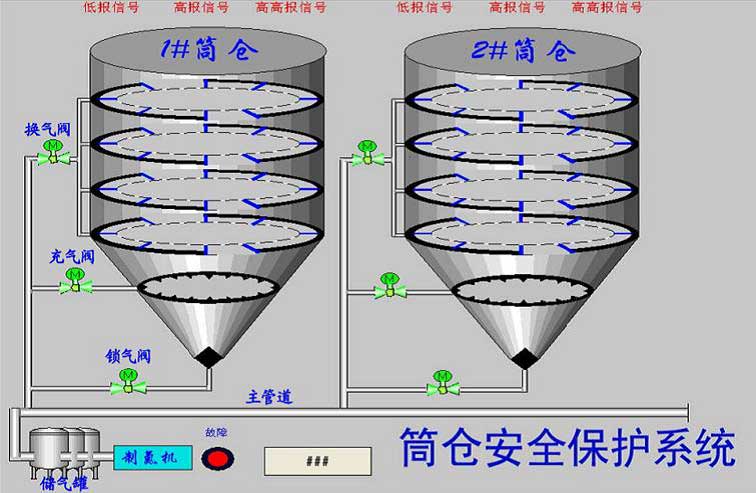

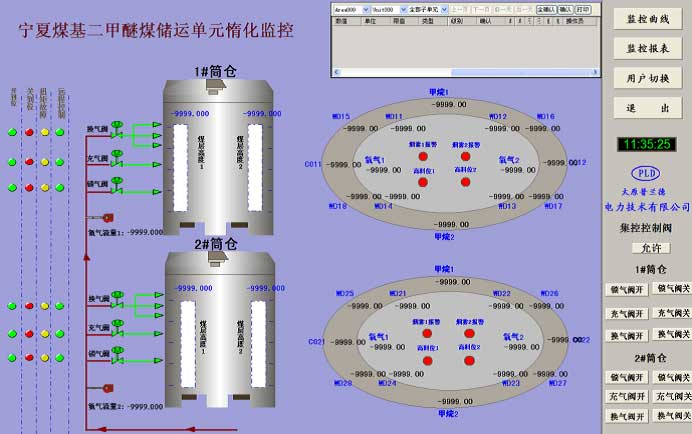

| 筒倉安全保護系統流程 | 控制系統界面 |
◆ 監測狀態：在筒倉上設置點式測溫、纜式測溫、一氧化碳、甲烷、煙霧、氧氣、料位等多個監測點，全方位、多方面、深層次實時監測，在無報警信號時，惰化保護系統與自動泄爆裝置處于待機狀態。

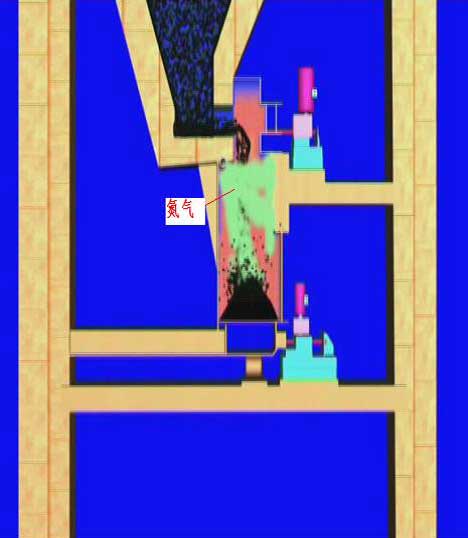

◆ 鎖氣狀態：根據煤種情況，當監測到設定時間內倉內沒有進出煤時，安全監測系統發出初級報警信號，安全保護系統自動開啟鎖氣閥，用氮?dú)怄i住出煤口，阻止空氣從落煤口向儲煤層滲透，使筒倉與外界隔絕，從而抑制煤的自燃陰燃。

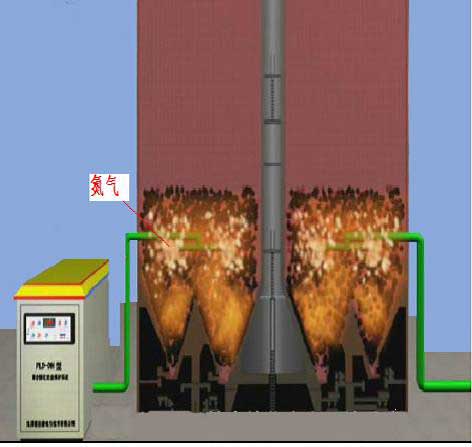

◆ 充氣狀態：根據煤種情況，當監測到倉內溫度、甲烷濃度、一氧化碳濃度低于設定參數時，安全監測系統發出高級報警信號，惰化保護系統自動啟動充氣閥，使氮?dú)庾畲笙薅?、均勻的充入相?yīng)的煤層中，進行多點式連續充氣，迅速降低煤層溫度及可燃性氣體濃度，確保煤層安全。

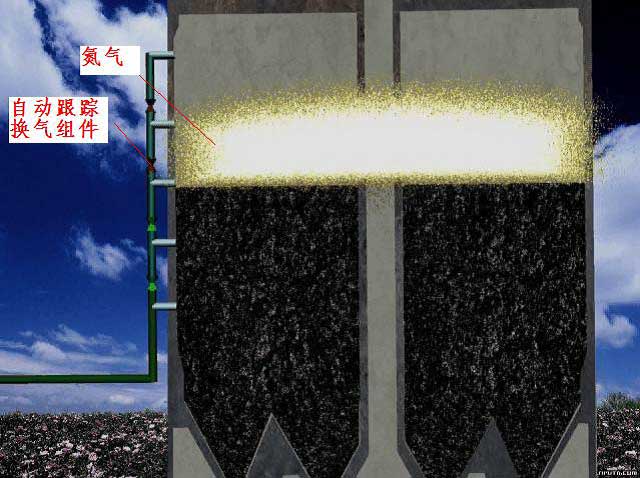

◆ 換氣狀態：當監測到倉內溫度、甲烷濃度、一氧化碳濃度高于設定參數，或者有煙霧報警信號時，安全監測系統發出高級報警信號，惰化保護系統自動開啟換氣閥和相應的自動跟蹤換氣組件，向煤層上表面充入氮?dú)猓瑢⒚簩由喜靠臻g的可燃?xì)怏w從倉頂置換排出，確保煤層安全。
◆ 泄爆狀態：在筒倉出現異常工況時，自動泄爆裝置自動開啟，確保筒倉及周邊設備安全運行。
 |
 |
 |
| 鎖氣工作狀態 | 充氣工作狀 | 換氣工作狀態 |
